摘要：射頻同軸連接器接口內導體接觸對和外導體接觸對的接觸電阻測試。由表中可以看出，各處的接觸電阻值均在規定的范圍。射頻同軸連接器所有彈性元件均選用彈性性能較好的鈹青銅材料制成。加工后進行整形（收口或漲口），然后經時效處理以增強其彈性

上一篇我們送上的文章是射頻同軸連接器主要優勢射頻同軸連接器商業標準為了更加全面的介紹射頻同軸連接器、同軸連接器、光纖連接器各項性能、規格、參數等等，我們將持續發布最新知識，幫助大家了解更多的信息。

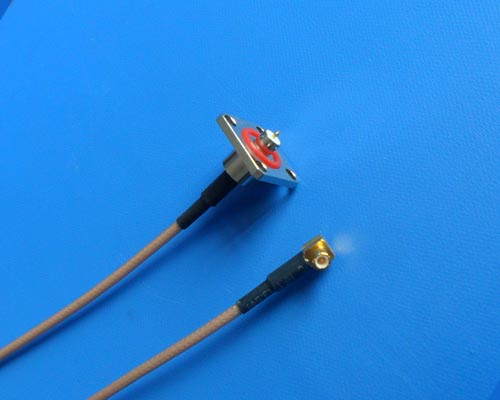

射頻同軸連接器接口內導體接觸對和外導體接觸對的接觸電阻測試。由表中可以看出，各處的接觸電阻值均在規定的范圍。射頻同軸連接器所有彈性元件均選用彈性性能較好的鈹青銅材料制成。加工后進行整形（收口或漲口），然后經時效處理以增強其彈性。射頻同軸連接器材料：殼體：黃銅鍍鎳插針：黃銅鍍硬金插孔：鈹青銅鍍硬金絕緣體：聚四氟乙烯密封件：硅橡膠壓接套：銅合金鍍鎳5.L9(1.6/5.6) 標準：IEC169-13、CECC22240、DIN47295特點：小型螺紋式溫度范圍：-40～+85耐久性：500次 PLUG內徑/JACK內徑：8.2mm/4mm電氣性能：特性阻抗：75歐姆工作電壓：330V頻率范圍：0-1GHz介質耐壓：1000V 接觸電阻：內導體<10mOhm，外導體<5mOhm絕緣電阻：>10000兆歐材料：殼體：黃銅鍍鎳或金插針：黃銅鍍硬金插孔：鈹青銅鍍硬金絕緣體：聚四氟乙烯壓接套：銅合金鍍鎳或金

1.絕緣材料則選擇高頻性能及加工性能均好的聚四氟乙烯。連接器殼體材料可根據需要作兩種設計。射頻同軸連接器標準：MIL-C-39012、IEC169-15、CECC22110特點：小型螺紋式溫度范圍：-65～+165?耐久性：500次 PLUG內徑/JACK外徑：6.5mm/5.4mm電氣性能：

2.射頻同軸連接器在主要要求是高強度和耐惡劣環境時選取不銹鋼外殼；在需要外殼具有良好的電接觸性能并具有耐腐蝕環境性能時，選用銅合金基體材料并鍍金的外殼。特性阻抗：50歐姆?工作電壓：335Vrms 頻率范圍：0-12.4GHz(軟電纜)/0-18GHz(半剛性電纜)介質耐壓：1000Vrms

3.測試結果射頻同軸連接器測試項目包括接觸電阻，電壓駐波比，插入損耗和振動等。接觸電阻的測試采用四點法，符合IEC測試標準，電壓駐波比及插入損耗的測試用掃頻法在網絡分析儀上進行。接觸電阻：內導體<3mOhm，外導體<2mOhm絕緣電阻：>5000兆歐插入損耗：0.15dB(6GHz)射頻泄漏：-60dB/-90dB(軟電纜/半剛電纜)@2-3GHzVSWR：直式軟性電纜<1.15+0.02f(GHz)彎式軟性電纜<1.20+0.03f(GHz)彎式半剛電纜<1.05+0.01f(GHz)彎式半剛電纜 <1.10+0.01f(GHz)

射頻同軸連接器接口要求射頻同軸連接器電阻效果在下一篇繼續做詳細介紹，如需了解更多，請持續關注。
